概述

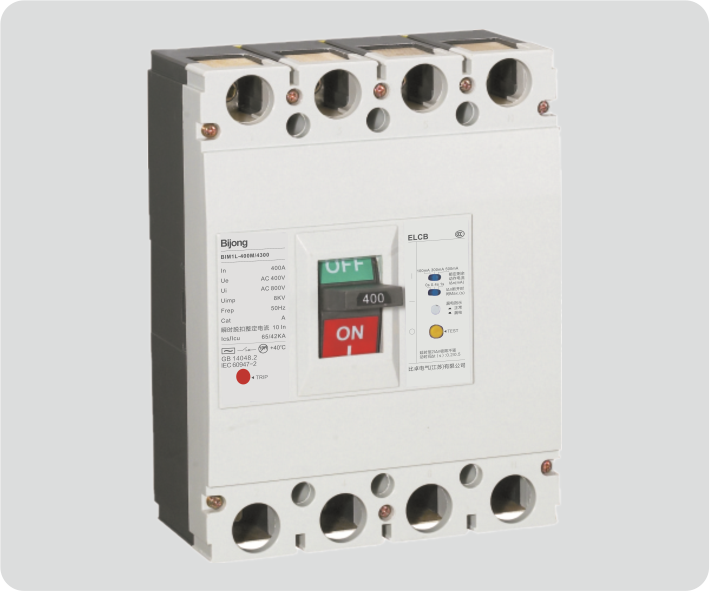

BIM1L系列漏电断路器，额定绝缘电压690V，适用于交流50Hz、额定工作电压至690V、额定工作电流至800A的配电网络电路中；用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。具有体积小、分断高、飞弧短等特点，断路器垂直安装(即竖装)，亦可水平安装(横装)。本产品符合IEC60947-2、GB14048.2等标准。
产品特点
1.小型化设计：产品体积小型化，可满足客户对产品安装尺寸的个性需求。
2.尺寸统一：同一壳架等级下，不同分断能力(L、M、H)、不同功能(空气、漏电)产品安装尺寸完全一致。
3.合理的功能参数设定：断路器能实现过载长延时反时限，短路瞬时动作等保护功能参数的整定，可设定所需的保护特性，使配电网络中使用的断路器上下级配备更为合理。
适用工作环境及安装条件
1.海拔高度2000m以下
2.周围介质温度不高于+40℃(对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下(4g) 能可靠工作
10.在无爆炸危险的介质中，具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方
11.在没有雨雪侵袭的地方
选型指南
产品代号 | 壳架等级 | 分断能力代号 | 操作方式 | 极数 | 脱扣器方式代号 | 内部附件代号 | 内部附件代号 |
BIM1L | □ | □ | □ | □ |
| □ |
|
漏电断路器 | 100 | L：标准型 | P：电动操作 | 3：3P | 2：仅有瞬时脱扣器 | 0：无附件 | 0：无附件 |
225 | M：较高分断型 | Z： 转动手柄 | 4：4P | 3：复式脱扣器 | 1：分励脱扣器 | 8：报警触头 | |
| 400 | H：高分断型 | 无： 直接操作 |
|
| 2：辅助触头 |
|
| 630 |
|
|
|
| 3：欠压脱扣器 |
|
| 800 |
|
|
|
| 4：分励+辅助 |
|
|
|
|
|
|
| 5：分励+欠压 |
|
|
|
|
|
|
| 6：双辅助触头 |
|
|
|
|
|
|
| 7：欠压+辅助 |
|
不同用途可选代号 | 四极产品可选代号 | 额定电流 (A) | 其它说明 |
□ | □ | □ | □ |
无：配电保护 | A：N极不带保护，不可合分 | 16,20,25,32,40,50,63,80,100 | 无：板前 |
2：电动机保护 | B：N极不带保护，可合分 | 100,125,160,180,200,225 | H：板后 |
| C：N极带保护，可合分 | 225,250,315,350,400 | C：插入式 |
| D：N极带保护，不可合分 | 400,500,630 | 附件控制电压 |
| 注：如客户无明确要求，四极产品将默认为B类 | 630,700,800 |
|
|
|
|
主要性能与指标
型号 | BIM1L-100 | BIM1L-225 | BIM1L-400 | BIM1L-630 | BIM1L-800 | |||||||
极数 | 3P,4P | |||||||||||
壳架电流等级 (A) | 100 | 225 | 400 | 630 | 800 | |||||||
额定电流In (A) | 16,20,25,32,40,50,63,80,100 | 100,125,160,180,200,225 | 225,250,315,350,400 | 400,500,630 | 630,700,800 | |||||||
频率 (Hz) | 50/60 | |||||||||||
额定工作电压Ue (V) | 400 | |||||||||||
额定绝缘电压Ui (V) | 690 | |||||||||||
额定冲击耐受电压Uimp (KV) | 6 | |||||||||||
分断能力级别 | M | H | M | H | M | H | M | H | M | H | ||
极限短路分断能力Icu (kA) | 30 | 50 | 30 | 50 | 50 | 65 | 50 | 65 | 50 | 70 | ||
极限短路分断能力Ics (kA) | 15 | 35 | 15 | 35 | 25 | 42 | 25 | 42 | 25 | 42 | ||
操作循环次数 | 通电 ON | 3000 | 2000 | |||||||||
不通电0FF | 15000 | 10000 | ||||||||||
隔离功能 | ■ | |||||||||||
非延时 | 额定剩余动作电流IΔn (mA) | 30/100/300，100/300/500 (可调) | ||||||||||
最大动作时间t(s) | 0.1 | |||||||||||
延时 | 额定剩余动作电流IΔn (mA) | 30/100/300，100/300/500 (可调) | ||||||||||
最大动作时间t(s) | - | |||||||||||
在2IΔn下最大动作时间t (s) | 0.45/1.0/2.0 (可调) | |||||||||||
在2IΔn下惯性不动作时间t (s) | 0.1/0.5/1.0 | |||||||||||
自动脱扣装置 | 热磁型 | |||||||||||
漏电脱扣器类型 | 电子式 | |||||||||||
电动操作装置 | □ | |||||||||||
外部传动操作手柄 | □ | |||||||||||
分励脱扣器 | □ | |||||||||||
欠压脱扣器 | □ | |||||||||||
辅助触头 | □ | |||||||||||
报警触头 | □ | |||||||||||
■ 标准配置，□可选， -无 | ||||||||||||
|
