概述

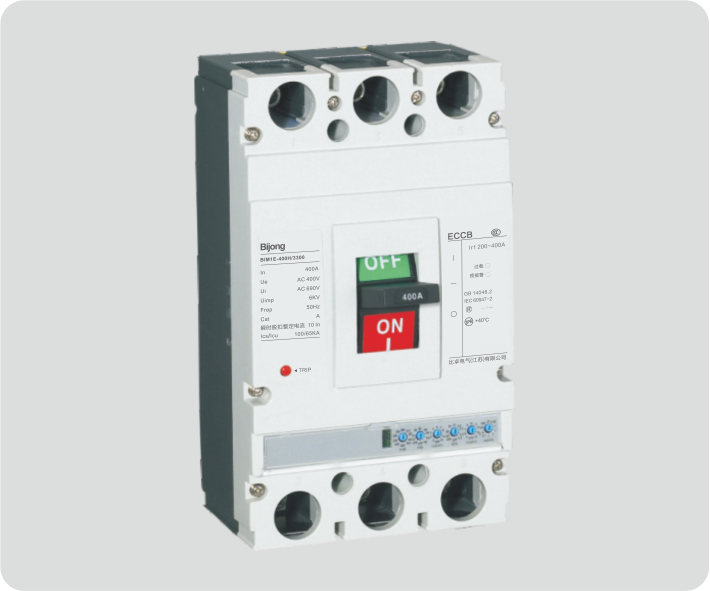

BIM1E 系列电子式塑壳断路器，其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。具有过载长延时反时限、断路短延时反时限、短路短延时定时限、断路瞬时和欠电压保护功能，能保护线路和电流设备不受损坏。断路器可垂直安装 (竖装)，亦可水平安装 (横装)。断路器不可倒进线，即只能1、3、5接电源线，2、4、6接负载线。本产品符合IEC60947-2、GB14048.2等标准。
产品特点
具有三段保护功能，适用类别为B的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有完全选择性配合。
1.具有五种脱扣特性选择：用户可根据负载电流要求对脱扣器进行设置调整；
2.电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器；
3.具有预警指示：当负载电流超出预设定电流时，断路器面盖上的发光二极管指示为黄色；
4.具有过载指示：当负载电流超出整定电流时，断路器面盖上的发光二极管指示为红色；
5.具有消防专用的过载不脱扣只有报警功能：当负载电流过载运行时，断路器不脱扣，输出一个电源接点信号，驱动相应的报警装置；符合IEC60947附录F的电磁兼容要求。
适用工作环境及安装条件
1.海拔高度2000m以下
2.周围介质温度不高于+40℃(对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下(4g) 能可靠工作
10.在无爆炸危险的介质中，具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方
11.在没有雨雪侵袭的地方
选型指南
产品代号 | 壳架等级 | 分断能力代号 | 操作方式 | 极数 | 脱扣器方式代号 | 内部附件代号 | 内部附件代号 |
BIM1E | □ | □ | □ | □ |
| □ |
|
电子式断路器 | 100 | L：标准型 | P：电动操作 | 3：3P | 2：仅有瞬时脱扣器 | 0：无附件 | 0：无附件 |
225 | M：较高分断型 | Z： 转动手柄 | 4：4P | 3：复式脱扣器 | 1：分励脱扣器 | 8：报警触头 | |
| 400 | H：高分断型 | 无： 直接操作 |
|
| 2：辅助触头 |
|
| 630 |
|
|
|
| 3：欠压脱扣器 |
|
| 800 |
|
|
|
| 4：分励+辅助 |
|
|
|
|
|
|
| 5：分励+欠压 |
|
|
|
|
|
|
| 6：双辅助触头 |
|
|
|
|
|
|
| 7：欠压+辅助 |
|
不同用途可选代号 | 四极产品可选代号 | 额定电流 (A) | 其它说明 |
□ | □ | □ | □ |
无：配电保护 | A：N极不带保护，不可合分 | 32 (16~32)，63 (32~63)，100 (63~100) | 无：板前 |
2：电动机保护 | B：N极不带保护，可合分 | 250 (100~250) | H：板后 |
| C：N极带保护，可合分 | 400 (200~400) | C：插入式 |
| D：N极带保护，不可合分 | 630 (400~630) | 附件控制电压 |
| 注：如客户无明确要求，四极产品将默认为B类 | 800 (630~800) |
|
|
|

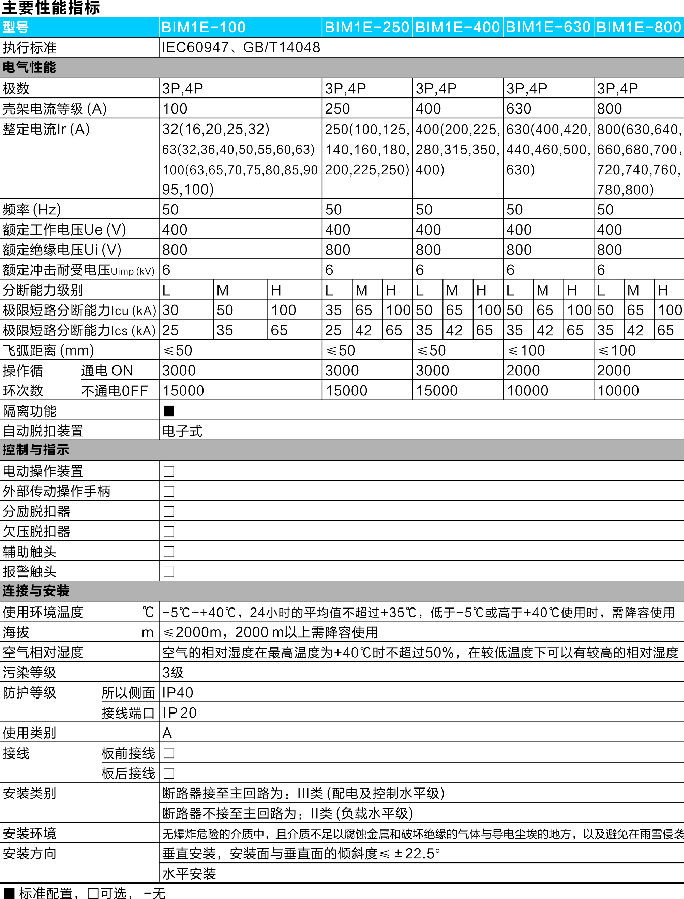

主要性能与指标
|
