概述

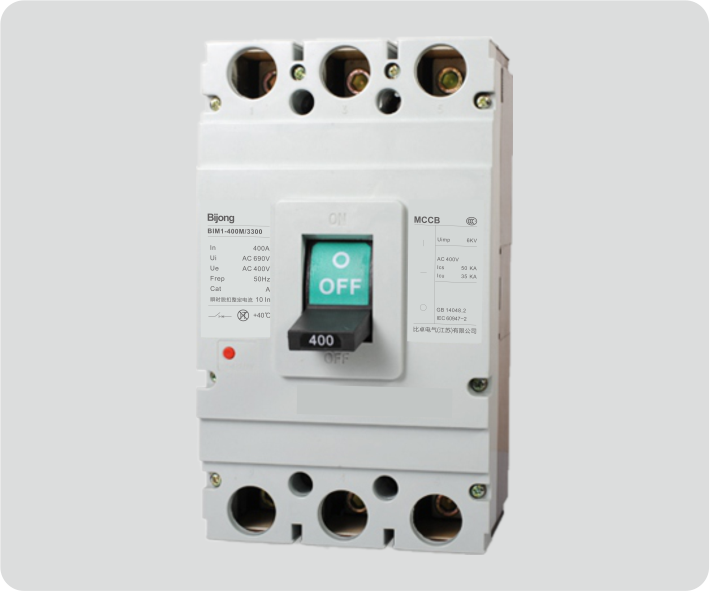

BIM1系列塑壳断路器，额定绝缘电压690V，适用于交流50Hz、额定工作电压至690V、额定工作电流至800A的配电网络电路中；用来分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏。同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。具有体积小、分断高、飞弧短等特点，断路器垂直安装 (即竖装)，亦可水平安装 (横装)。本产品符合IEC60947-2、GB14048.2等标准。
产品特点
1.小型化设计：产品体积小型化，可满足客户对产品安装尺寸的个性需求。
2.尺寸统一：同一壳架等级下，不同分断能力 (L、M、H)、不同功能 (空气、漏电) 产品安装尺寸完全一致。
3.合理的功能参数设定：断路器能实现过载长延时反时限，短路瞬时动作等保护功能参数的整定，可设定所需的保护特性，使配电网络中使用的断路器上下级配备更为合理。
运行条件及安装条件
1.海拔高度2000m以下
2.周围介质温度不高于+40℃ (对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下 (4g) 能可靠工作
10.在无爆炸危险的介质中，具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方
11.在没有雨雪侵袭的地方
选型指南
产品代号 | 壳架等级 | 分断能力代号 | 操作方式 | 极数 | 脱扣器方式代号 | 内部附件代号 | 内部附件代号 |
BIM1 | □ | □ | □ | □ |
| □ |
|
塑料外壳式断路器 | 63 | L：标准型 | P：电动操作 | 3：3P | 2：仅有瞬时脱扣器 | 0：无附件 | 0：无附件 |
100 | M：较高分断型 | Z： 转动手柄 | 4：4P | 3：复式脱扣器 | 1：分励脱扣器 | 8：报警触头 | |
| 225 | H：高分断型 | 无： 直接操作 |
|
| 2：辅助触头 |
|
| 400 |
|
|
|
| 3：欠压脱扣器 |
|
| 630 |
|
|
|
| 4：分励+辅助 |
|
| 800 |
|
|
|
| 5：分励+欠压 |
|
|
|
|
|
|
| 6：双辅助触头 |
|
|
|
|
|
|
| 7：欠压+辅助 |
|
不同用途可选代号 | 四极产品可选代号 | 额定电流 (A) | 其它说明 |
□ | □ | □ | □ |
无：配电保护 | A：N极不带保护，不可合分 | 10,16,20,25,32,40,50,63 | 无：板前 |
2：电动机保护 | B：N极不带保护，可合分 | 16,20,25,32,40,50,63,80,100 | H：板后 |
| C：N极带保护，可合分 | 100,125,160,180,200,225 | C：插入式 |
| D：N极带保护，不可合分 | 225,250,315,350,400 | 附件控制电压 |
| 注：如客户无明确要求，四极产品将默认为B类 | 400,500,630 |
|
|
| 630,700,800 |
|
主要性能与指标
型号 | BIM1-63 | BIM1-100 | BIM1-225 | BIM1-400 | BIM1-630 | BIM1-800 | |||||||||||||
极数 | 3P,4P |
|
|
|
|
| |||||||||||||
壳架电流等级 (A) | 63 | 100 | 225 | 400 | 630 | 800 | |||||||||||||
额定电流In (A) | 10,16,20,25,32,40,50,63 | 16,20,25,32,40,50,63,80100 | 100,125,160,180,200,225 | 225,250,315,350,400 | 400,500,630 | 630,700,800 | |||||||||||||
频率 (Hz) | 50/60 | ||||||||||||||||||
额定工作电压Ue (V) | 400 | 400/690 | |||||||||||||||||
额定绝缘电压Ui (V) | 690 | ||||||||||||||||||
额定冲击耐受电压Uimp(kv) | 6 | ||||||||||||||||||
分断能力级别 | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | L | M | H | |
极限短路分断能力Icu (kA) | AC400V | 25 | 35 | 50 | 35 | 50 | 85 | 35 | 50 | 85 | 50 | 65 | 100 | 50 | 65 | 100 | 50 | 75 | 100 |
| AC690V | - | - | - | 8 | 10 | 20 | 8 | 10 | 20 | 10 | 10 | 20 | 10 | 10 | 30 | 10 | 30 | 30 |
极限短路分断能力Ics (kA) | AC400V | 18 | 20 | 35 | 22 | 35 | 50 | 22 | 35 | 50 | 35 | 42 | 50 | 35 | 42 | 50 | 25 | 37.5 | 50 |
| AC690V | - | - | - | 4 | 5 | 10 | 4 | 5 | 10 | 5 | 5 | 10 | 5 | 5 | 10 | 5 | 15 | 15 |
飞弧距离 | mm | ≤50 | ≤100 | ||||||||||||||||
操作循环次数 | 通电 ON | 3000 | 2000 | ||||||||||||||||
| 不通电0FF | 15000 | 10000 | ||||||||||||||||
隔离功能 | ■ | ||||||||||||||||||
自动脱扣装置 | 热磁型 | ||||||||||||||||||
电动操作装置 | □ | ||||||||||||||||||
外部传动操作手柄 | □ | ||||||||||||||||||
分励脱扣器 | □ | ||||||||||||||||||
欠压脱扣器 | □ | ||||||||||||||||||
辅助触头 | □ | ||||||||||||||||||
报警触头 | □ | ||||||||||||||||||
■ 标准配置，□可选， -无 | |||||||||||||||||||
|
