概述

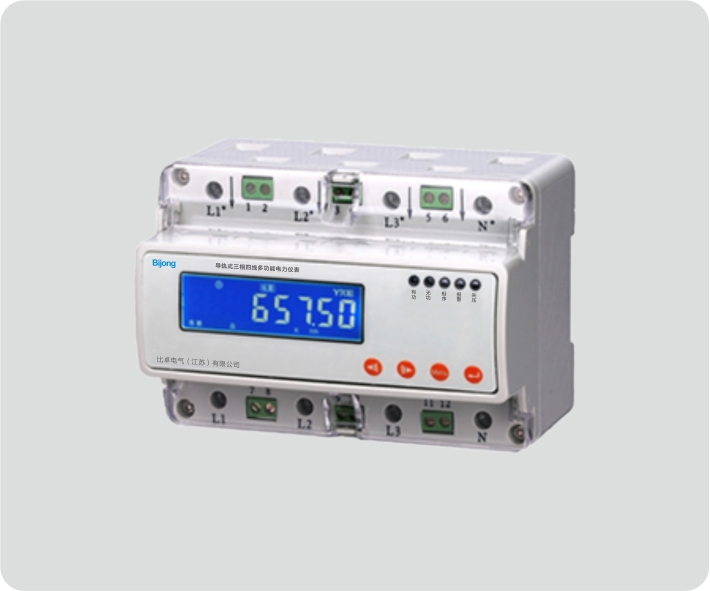

BIPE6系列导轨安装式电表(以下简称“仪表”),采用大规模集成电路,应用数字采样处理技术及SMT工艺,根据电力系统、通信行业、建筑行业、智能大厦、智能小区等电力监控和电能计量需求而设计,为新一代可编程智能仪表,集测量、通讯于一体,主要对电气线路中的电压、电流、有功功率、无功功率、频率、功率因数、正反向电能、组合电能、四象限电能等电量参数,电能进行实时测量与显示(电能数据作为参考用,不作为计费依据),可通过RS-485通讯接口与外部装置实现组网;采用标准DIN35mm导轨式安装,结构模块化设计,具有体积小、易安装、易组网等优点;易与微型断路器配合使用安装在动力箱、电箱内,可以在不改动现有配电系统结构的前提下实现终端系统分相计量。
符合符合GB/T17215、GB/T17883等相关标准
运行条件及安装条件
1.海拔高度2000m以下
2.周围介质温度不高于+40℃ (对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下 (4g) 能可靠工作
10.在无爆炸危险的介质中,具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方
11.在没有雨雪侵袭的地方
选型指南
产品代号 | 线制 | 测量功能代号 | 复费方式代号 | 扩展功能 | 附加功能 |
BIPE6 | -□ | □ | □ | □ | □ |
导轨式多功能电力仪表 | 1:单相 | E:全电量测量 | H:后付费 | T:RS-485通讯 | F:复费率 |
3:三相三线 |
| Y:预付费 |
|
| |
4:三相四线 |
|
|
|
| |
|
|
|
|
|
