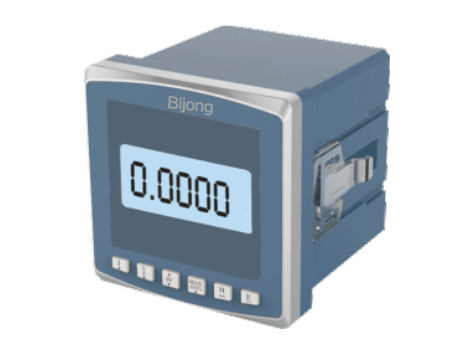

BIPA6数显电流表

发布者:比卓电气(江苏)有限公司   时间:2020/4/24 14:57:18  来源:www.bijong.com   热度:

概述

BIPA6、BIPZ6系列数显电流、电压表 (以下简称“仪表”) 为新一代可编程智能仪表,集测量、报警、变送、通讯为一体,主要用于对电气线路中的交流或直流电流、电压进行实时测量与指示,根据设置对测量值进行超限报警输出,对被电量数据进行变送输出,并可通过RS-485通讯接口与上位机实现组网。

用于测量并以数字直读方式显示出电气线路中的电流、电压值。仪表既可作为一般的数字电流、电压表使用,也可以通过安装模拟量输入模块使其作为具有显示一次测量值功能的电流或电压变送器使用,还可以通过安装RS-485数字通讯模块作为具有显示一次测量值功能的电流或电压数据采集器使用,也可以选择继电器输入模块作为常规电流、电压越限报警保护作用,也可以将三个模块同时选择,使其成为集测量、报警、变送、通讯等众多功能与一身的多功能网络电力仪表。

仪表面板上设有可编程按键,可对仪表的互感器倍率、上下限报警值、报警回差、仪表通讯地址、通讯波特率、变送输出方式、变送输出范围等参数进行编程设置。标准。

符合GB/T22264.1-2008、GB/T22264.8-2009标准

运行条件及安装条件

1. 海拔高度2000m以下

2. 周围介质温度不高于+40℃ (对船用产品为+45℃) 和不低于-5℃
3.能耐受潮湿空气的影响
4.能耐受盐雾、油雾的影响
5.能耐受霉菌的影响
6.能耐受核幅射的影响
7.最大倾斜度为22.5°
8.在受到船舶正常振动时能可靠工作
9.在受到地震情况下 (4g) 能可靠工作
10.在无爆炸危险的介质中,具体介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方

11.在没有雨雪侵袭的地方

选型指南

产品代号

仪表类型

设计序号

外形尺寸(mm)

信号输入方式

BIP

数字显示电测量仪表

A:电流表

6

面板尺寸

开孔尺寸

无:单相正弦波信号输入

Z:电压表

1:96×48×95

91×44

D:直流信号输入

P:频率表

2:72×72×90

67×67

S:三相交流信号输入

H:功率因数表

3:96×96×78

91×91

G:三相四线交流信号输入(仅功率表)

S:有功功率表

4:48×48×95

45×45

Q:无功功率表

5:60×120×81

56×116

D:多功能仪表

6:80×80×90

76×76

7:160×80×95

150×70

8:120×120×80

111×111

扩展功能

显示方式

特殊要求

X:显示仪表

1:LED数码显示(电压/电流组合)

仪表的量程

K:开关量输出/输入(1~4DI/1~4DO可选)

4:LED数码显示

辅助电源

B:模拟量输出 (1~4AO可选)

Y:LCD液晶显示

输入规格

T:RS-485通讯

变比等信息

N:两种以上功能组合,由用户指定


主要性能与指标

技术参数

指标

精度等级

0.5级

输入

电压

额定值

AC100V、600V可选,D75mV、660V,其它特殊规格可定制

过负载

持续:1.2倍,瞬时:2倍/5秒

功耗

≤2VA

阻抗

>500mΩ

电流

额定值

AC1A、5A可选,DC0~20mA、4~20mA、5A可选,其它特殊规格可定制

过负载

持续:1.2倍,瞬时:10倍/5秒

功耗

≤1VA

阻抗

<20mω<>

频率测量范围

45~65Hz或直流

输出

显示方式

四位LED或LCD显示,另加符号位

通讯接口

RS-485接口,MODBUS-RTU协议,波特率默认9600(可选4800、9600)bps

开关量输出

上下限报警同一继电器输出,触点容量AC250V/5A、DC30V/2A,可工作在遥控模式

变送输出

DC0~10mA、DC0~20mA、DC4~20mA,0.5级可定制电压输出:DC0~5V,0.5级

电源

范围

AC220V±10%  50Hz(特殊电源可订做)

功耗

≤3VA
