概述

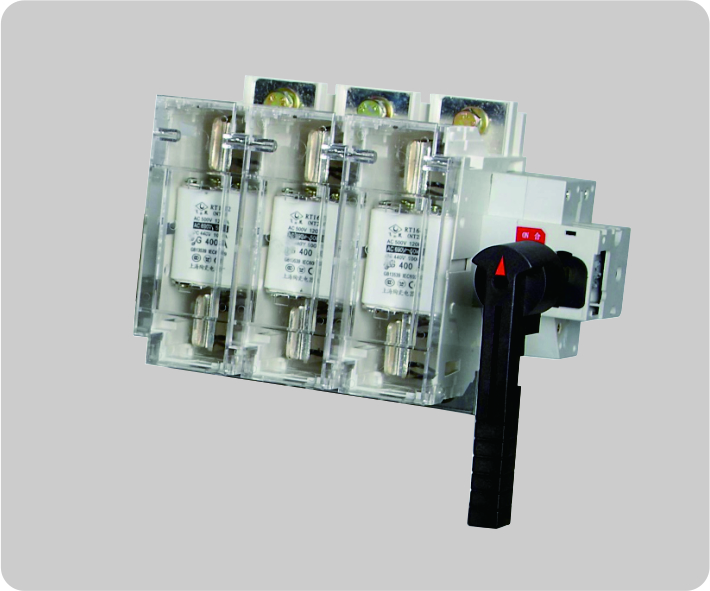

BIGR1 系列隔离开关熔断器组是一种多极、手动操作开关,采用玻璃纤维增强不饱和聚脂树脂制造外壳,有很高的介电性能、防护能力和可靠的操作安全性。操作机构是弹簧蓄能,瞬时释放的加速机构,瞬时接通与断开多断点触头结构,与操作手柄的速度无关,极大提高了各项电气性能与机械性能。能够确保带负荷接通与断开电路,并具有可靠的过电流或短路的安全分断保护,明显可见断开状态,具有很好的耐湿热性。开关造型美观、新颖、简洁、体积小功能全是同类产品的最佳选择。
产品特点
1.弹簧能瞬时释放的加速机构实现了快速接通或分断 (13.8米/秒),与操作手柄速度无关,极大提高了熄灭电弧的能力;
2.采用玻璃纤维增强不饱和聚脂外壳,具有良好的阻燃性能,介电性能和操作的安全性;
3.并联多断点触头具有自清洁作用;
4.能够确保带负荷接通或断开电路,并具有可靠的过电流与短路安全保护功能;
5.更换熔体更加安全,方便,快捷。
工作条件
1.周围空气温度不高于+40℃,不低于-5℃;
2.安装地点的海拔不超过2000m;
3.湿度:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;
4.周围环境的污染等级为3级;
5.开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
符合标准
IEC60947-1
IEC60947-3
GB/T14048.1
GB/T14048.3
GB/T14942-2
GB 13539.1
GB 13539.2
选型指南
产品代号 | 壳架等级 | 极数代号 | 额定电流(A) | 操作方式 | 接线方式 | 功能代号 |
BIGR1 |
|
|
|
|
|
|
隔离开关熔断器组 | 63 | 3P:三极 | 2~63 | J:柜外操作 | 无:板前接线 | F11:一常开一常闭 |
160 | 4P:四极 | 2~160 | C:侧面操作 | B:板后接线 | F22:二常开二常闭 | |
| 250 |
| 16~250 |
|
|
|
| 400 |
| 50~400 |
|
|
|
| 630 |
| 200~630 |
|
|
|
| 1250 |
| 800~1250 |
|
|
|
|
壳架电流 (A) | 熔断体额定 (A) | 熔断体尺码 |
63 | 2、4、6、10、16、20、25、32、40、50、63 | 00C |
160 | 2、4、6、10、16、20、25、32、40、50、63、80、100、125、160 | 00 |
250 | 16、20、25、32、40、50、63、80、100、125、160、200、250 | 1 |
400 | 50、63、80、100、125、160、200、250、315、400 | 2 |
630 | 200、250、315、400、500、630 | 3 |
1250 | 800、1000、1250 | 4 |
| ||
注:隔离开关1250、1600规格没有四极,无柜内操作;隔离开关熔断器组1000、1250规格没有四极,无柜内操作。柜外操作,标准加长轴330mm;如需特殊长度注明在J后,柜内操作不注 |
