无线测温装置传感器

发布者:比卓电气(江苏)有限公司   时间:2020/4/23 17:36:29  来源:www.bijong.com   热度:




概述

BT1无线温度传感器用于测量高压带电物体表面或接点处的温度,如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等的运行温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成。传感器将采集到的温度信号通过无线网络发送到无线式温度监测仪。

1,应 用:
无线测温适用于:(110KV,6—35KV 和 0.4KV)高中低压电力系统。(高压开关柜、低压柜、环网柜、室外变压器、动静触头、母排、母线槽、电缆搭接头)
2,技术:
本公司产品采用Zigbee无线方式技术。产品采用低功耗设计:传感器寿命设计在5-8年。频 率 : 2.4GHz(30 米以内)、433MHz、868MHz、、传感器芯片采用美国 TI.贤业无线测温具有防碰撞功能,传输数据不会发生碰撞(软件设置,贤业独有)每一个传感器都具有自己对应的地址编号。无线测温主机现场都能灵活的匹配。

选型指南

产品代号

类型

功能代号

功能代号

BIT1

A:户内有源传感器

H:2.4G

G:温度探头一体式

B:户内无源传感器

M:433M

Y:温度探头分体式

C:户内迷你无源传感器

D:户外有源传感器

主要性能与指标

型号

BIT1-A

BIT1-B

BIT1-C

BIT1-D

BIT1-E

无线频率

2.4G/433M

2.4G/433M

2.4G/433M

2.4G/433M

2.4G/433M

通讯距离

10(H) 米/200(M)米

10(H) 米/200(M)米

10(H) 米/200(M)米

200(M)米

1公里

采样频率

1min

10s

10s

1min

10s

传感器工作电源

锂电池,5~8年使用寿命

感应取电,(一次电流大于5A)

感应取电,(一次电流大于10A)

锂电池

锂电池

安装方式

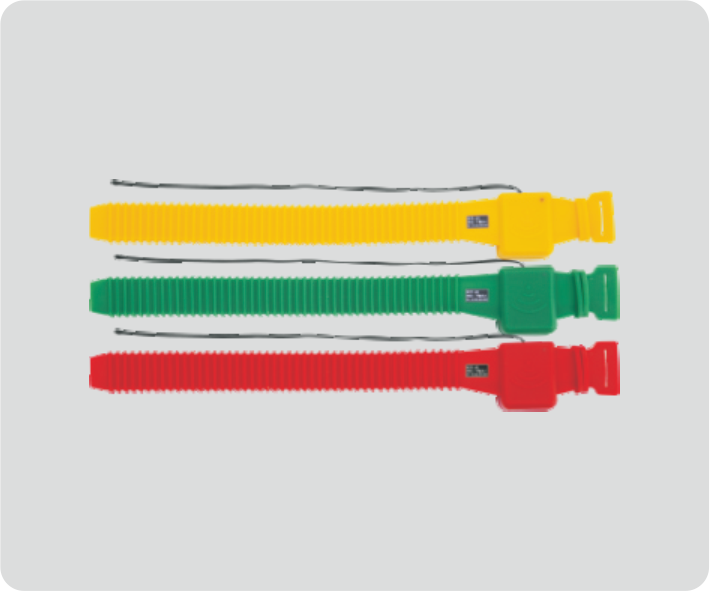

捆绑

捆绑

捆绑

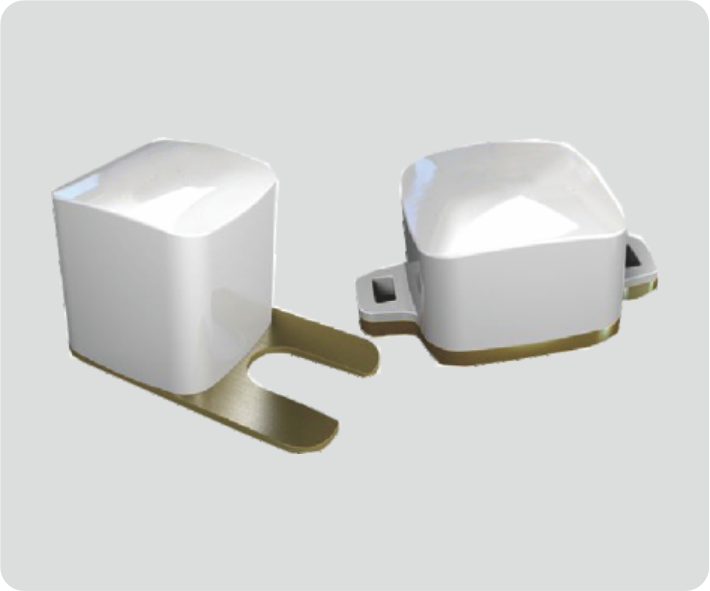

螺钉压接

螺钉压接

外形尺寸 (mm)

38*35*24

46*35*21

40*21*13

62*45*23

60* 60* 23

表带长 (mm)

385

380

/

/

/

传感器探头

分体式(Y)或一体式(G)

分体式 (Y)

分体式(Y)或一体式(G)

一体式(G)

分体式(Y)或一体式(G)

电源开关

带电源开关

/

/

/

/

地址设置

可现场设置

可现场设置

可现场设置

可现场设置

出厂时设置

测温范围

-25~200℃

-25~200℃

-25~200℃

-25~200℃

-55~125℃

精度

±1℃

±1℃

±1℃

±1℃

±0.5℃

传感器工作电压 (电量)

可测量

可测量

可测量

可测量

/

应用范围

高压开关柜、低压开关柜、环网柜、开闭所、变压器、箱变等

安装部位

移开式高压开关柜:母排, 静触头,电缆搭接等部位。

固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。
