概述

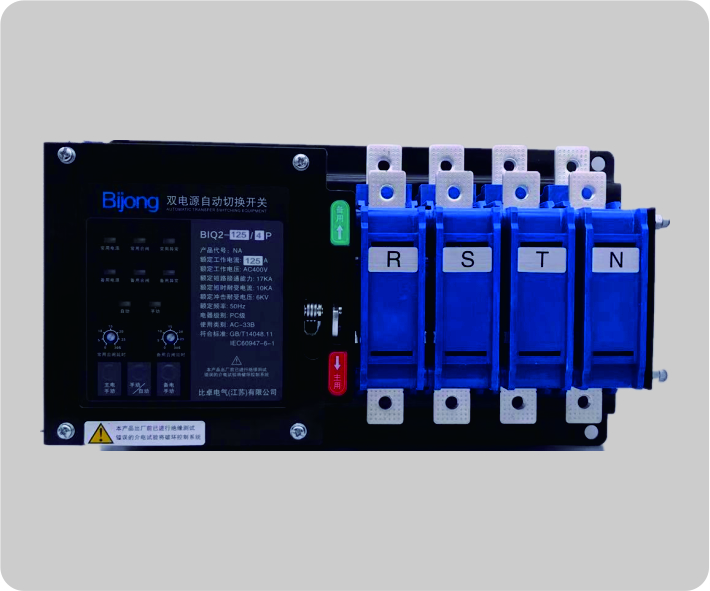

BIQ2 系列是具有专利技术的PC级双电源自动转换开关，产品造型新颖、美观、体积小、功能齐全、带有液晶显示屏，操作方便，广泛应用于建筑物中的一级、二级重要负荷、消防负荷、应急照明、基础设施等的电源自动切换。产品应用于额定电压至AC400V/50Hz，额定电流至800A电源切换的配电系统中。同时也可以作为线路不频繁接通、分断的产品使用。具备接通、承载短路电流的能力；满负荷状态下的电源切换的能力和极强的抗干扰能力。具有二个或三个稳定的工作位置，多种灵活的控制功能和节能、无噪音、工作可靠等特性。
工作条件
1.可以工作在-25℃~40℃的环境中，高于40℃时应考虑降容使用；
2.可在通常环境下长期工作，可在-5℃~30℃更恶劣环境下工作；
3.安装地点的海拔高度不超过2000米；
4.当最高温度为+40℃时，空气的相对湿度不超过50％，在较低的温度下可以允许有较高的相对湿度，20℃~90％。
符合标准
GB/T 14048.1
GB/T 14048.11
IEC60947-1
IEC60947-6-1
EMC电磁兼容性
静电放电 (IEC 61000-4-2) Level 2
射频电磁场一辐射抗扰度 (IEC 61000-4-3) Level 3
电快速瞬变脉冲群抗扰度 (IEC 61000-4-4) Level 3
浪涌冲击 (IEC 61000-4-5) Level 4
射频电磁场传导抗扰度 (IEC 61000-4-6) Level 3
辐射等级 (CISPR11) B级
污染等级
依照 GB/T 14048 标准中针对工业环境的条款中确定，PTQ6 系列的污染级别为 3 级。
电器级别
PC级
使用类别
AC-33A，AC-33B
选型指南
产品代号 | 壳架等级 | 结构区分可选代号 | ||||
BIQ2 | -□ | □ | ||||
| 125 | NA：125A及以下二段式一体ATS | ||||
| 400 | C：125A及以下二段式分体ATS控制器与本体之间用为航空插头连接 | ||||
| 1600 | N：125A及以下二段式分体ATS,控制器与开关本体之间由用户配线安装 | ||||
| 3200 | TA：额定电流160A~400A二段式一体ATS | ||||
|
| T：额定电流160A~400A二段式分体ATS控制器与开关本体之间由用户配线安装 | ||||
|
| TC：额定电流160A~400A二段式分体ATS控制器与开关本体之间用航空插头连接 | ||||
|
| M：额定电流630A~1600A二段式分体ATS | ||||
|
| Q：额定电流630A~3200A二段式ATS (一体/分体都可提供) | ||||
|
|
|
|
|
|
|
极数代号 | 额定电流 (A) | 功能代号 | 转换方式代号 |
□ | □ | □ | □ |
2P | 16,20,25,32,40,50,63,125 | D：电网-电网 | R：自投自复 |
3P | 160,200,250,315,400 | F：电网-发电机 | S：自投不自复 |
4P | 630,800,1000,1250,1600 |
|
|
| 630,800,1000,1250,1600,2000,2500,3200 |
|
|
主要性能与指标
型号 | BIQ2-125 | BIQ2-400 | BIQ2-1600 | BIQ2-3200 |
电器级别 | ＰＣ级 | |||
极数 | 2P,3P,4P | 3P,4P | ||
壳架电流Inm (A) | 125 | 400 | 1600 | 3200 |
约定发热电流Ith (A) | 16,25,32,40,63,125 | 160,200,250, | 630,800,1000 | 630,800,1000,1250 |
| 315,400 | 1250,1600 | 1600,2000,2500,3200 | |
频率 (Hz) | 50/60 | |||
额定工作电压Ue (V) | 230/400 | 400 | ||
额定绝缘电压Ui (V) | 690 | |||
额定冲击电压Uimp (kV) | 8 | |||
额定短时耐受电流 Icw (kA) | 10 | 50 | ||
额定短路接通能力 Icm (kA) | 25 | 35 | 50 | |
额定限制短路电流 Iq (kA) | 25 | 35 | 50 | |
机械寿命 (次) | 8000 | 6000 | 2500 | 3000 |
电气寿命 (次) | 3000 | 2000 | 500 | 1000 |
工作段位 | 三段式 | |||
控制器 | ||||
一体式 | □ | □ | - | □ |
分体式 (A型) | □ | - | - | - |
分体式 (B型) | □ | □ | □ | - |
控制器工作电压 V | AC220V | |||
过压转换值 V | AC250~280V | |||
欠压转换值 V | AC150~180V | |||
转换延时 (常转备) s | 0.1~30s可调节 | |||
返回延时 (备转常) s | 0.1~30s可调节 | |||
连接与安装 | ||||
使用环境温度℃ | -5℃~+40℃,24h的平均值不超过+35℃ | |||
海拔m | ≤2000 | |||
使用相对湿度 | 空气的相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度 | |||
污染等级 | 3级 | |||
防护等级 | IＰ20 | |||
使用类别 | AC-33iB | |||
安装类别 | III (配电及控制水平级) | |||
辅助电路及控制电路安装类别为II (负载水平级) | ||||
安装方向 | 产品垂直安装，安装面与垂直面的倾斜度±22.5° | |||
水平安装 | ||||
|
|
|
|
|
■ 标准配置，□可选， -无 | ||||
|
